Установка и замена отопительных радиаторов: советы по выбору и монтажу
При замене старых секций либо установке новых стоит учитывать тепловую мощность помещения, материал труб, шаг резьбы, тип подключения и типоразмеры. При стандартной высоте потолка до 2,7 м расчет ведется по формуле: 100 Вт на 1 м². При потолке выше значение увеличивают пропорционально. Для угловых комнат с двумя окнами требуется повышенный запас — 120–130 Вт/м².
Стальные панельные модели имеют компактные габариты и приемлемую теплоотдачу, но плохо переносят гидроудары. Биметаллические выдерживают до 35 атм и подходят для многоквартирных домов. Чугунные версии характеризуются высокой теплоемкостью, но требуют мощных кронштейнов и долго прогреваются. Алюминиевые монтируются в частных системах с низким давлением, но чувствительны к кислотности теплоносителя.

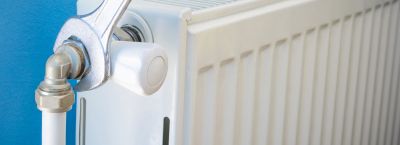

Перед демонтажем прежнего оборудования нужно перекрыть стояк и сбросить воду. В случае с верхним розливом потребуется работа на стояке сразу с двух этажей. Резьбовые соединения старых батарей часто заржавлены, потому понадобится трубный ключ и проникающая жидкость. Иногда быстрее срезать болгаркой и наварить новые участки, чем пытаться отвинтить.
Монтаж новых приборов начинается с разметки по оси окна. Оптимальный отступ от пола — 100–120 мм, от подоконника — 80–100 мм, от стены — не менее 25 мм. Отклонение от горизонтали допускается до 1 мм на метр длины. Если выше — циркуляция ухудшится, появится завоздушивание. Кронштейны нужно закреплять дюбелями глубиной не менее 60 мм, при длине секции свыше 8 ребер — минимум четыре точки крепления.
Подключение может быть нижним, боковым или диагональным. Диагональная схема дает максимальную отдачу при длине свыше 10 секций. Боковое подключение удобно в городских квартирах, но теряется до 15% мощности. Нижнее используется в системах с коллектором и требует точных расчетов. Подводки делают трубой диаметром не менее 20 мм для сохранения скорости потока.
Запорная арматура включает термоголовки, отсечные краны, сливные клапаны. Шаровые краны ставят на оба патрубка — это упрощает демонтаж при ремонте. Воздушный клапан (кран Маевского) размещают в верхней части сбоку. Он обеспечивает стравливание воздуха при запуске. Установка автоматических клапанов оправдана при отсутствии доступа.
Герметизацию соединений обеспечивают паклей с пастой, фум-лентой или анаэробным герметиком. Последний дает прочное соединение и не подвержен высыханию. Паклю используют только на металлических резьбах. Фум — на пластиковых или латунных фитингах. Намотка должна быть плотной, по часовой стрелке, без пропусков витков.
При использовании полипропилена необходимо учитывать тепловое удлинение: на каждые 5 метров длины компенсатор из гофры или углов. Температура воды до 80 °C дает расширение 9 мм на метр. Металлопластик не требует компенсаторов, но фитинги должны быть обжаты прессом. Использование обжимных соединений допустимо лишь в доступных зонах.
Пайка полипропиленовых труб проводится при температуре 260 °C, с выдержкой до 6 секунд для диаметра 20 мм. Перед соединением торцы очищают и обезжиривают. Стыковка производится без проворота. После пайки — выдержка 15–20 минут до полного остывания. Металлопластиковые трубы монтируются в гильзы, с обязательной калибровкой торца.
Для чугунных секций требуется использовать прокладки из паронита и сгоны. Стыковка проводится с натягом, при помощи трубного ключа. Давление при опрессовке не должно превышать 1,5 рабочего, но не менее 1,25. При обнаружении подтеков затягивают резьбу, а при утечке на телах секций — заменяют весь элемент.
При использовании электрических моделей контроль за температурой ведется встроенным термостатом. Подключение — строго через автомат с УЗО, мощность — до 2 кВт. Установка в санузлах требует класса защиты не ниже IP44. Закрепление осуществляется на дюбель-гвозди либо в настенный кронштейн.
Теплоотражающий экран из фольгированной пены снижает потери на 15%. Устанавливается на стену за батареей, без зазора. Толщина материала — от 3 до 10 мм, клеевой слой обязателен. Применяется в панельных домах с тонкими наружными стенами, где есть риск промерзания.
Продувка системы перед пуском обязательна. Для вертикальной разводки делают это через верхние краны. В горизонтальной — через дренажи на обратке. Признак полной продувки — отсутствие воздуха в крану Маевского и стабильный поток воды. После запуска проверяют герметичность всех соединений и температуру подачи.
Использование коллекторов с регулировкой позволяет сбалансировать расход. Для систем с несколькими ветками применяют балансировочные клапаны с предварительной настройкой. Расчет давления в замкнутом контуре ведется по формуле: p = ρgh + p₀, где ρ — плотность воды, g — ускорение свободного падения, h — высота столба, p₀ — избыточное давление на подаче. Для частного дома высотой 6 м это значение составляет около 1,6 бар.
Расширительный бак выбирается по объему 10% от общего количества теплоносителя. Он монтируется в верхней точке при открытой системе или на обратке перед насосом — в закрытой. Давление воздуха в баке подбирается на 0,2 бар ниже нижней точки рабочего давления.
Для конвекционного движения воды соблюдают уклон обратки 5–10 мм на метр, иначе поток замедляется. Подающая линия может быть прямая. В случае с насосной системой уклон не требуется. Однако фильтр грубой очистки перед насосом обязателен. Он предотвращает попадание окалины и твердых частиц.
Если требуется заменить прибор, то соблюдают порядок отключения, слив, демонтаж, установка нового, проверка всех узлов. При работе в стояке многоквартирного дома необходимо уведомление управляющей компании. Нарушение режима давления при пуске может привести к гидроудару.
Обвязка осуществляется либо полипропиленом, либо металлом, в зависимости от общей системы. При скрытой укладке труб в стену или стяжку обязательно использование защитной гильзы. Длина трубы в гильзе должна быть на 5 см длиннее проема для компенсации расширения.
Применение теплоносителей на основе пропиленгликоля допускается в автономных системах с соответствующим оборудованием. В случае с централизованной системой возможны разрушения прокладок. Поэтому гликолевые смеси применяют только в частных домах, где нет риска попадания жидкости в общую магистраль.
