Как вывести ноль в фундаменте без лазерного уровня

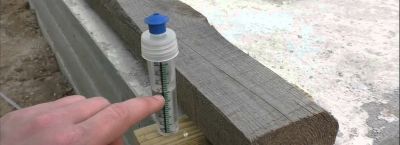

Работы по выведению нулевой отметки фундамента требуют точности, но не всегда под рукой есть специализированное оборудование. Вместо лазерного уровня можно воспользоваться гидроуровнем, который обеспечивает погрешность не более 2 мм на 10 м. Этот инструмент состоит из двух колб, соединенных прозрачным шлангом длиной от 5 до 25 м, заполненным водой.
Для начала необходимо зафиксировать репер – контрольную точку, от которой будет вестись отсчет. Ее наносят на угловую часть опалубки или арматурный стержень, используя маркер. Далее одну колбу гидроуровня прикладывают к реперу, а вторую перемещают вдоль периметра фундамента. Когда жидкость в обоих сосудах стабилизируется, делают отметку на нужной высоте.
При отсутствии гидроуровня подойдет обычный шланг диаметром 8-12 мм, но в этом случае точность снижается до 5 мм на 10 м. Важно удалить пузырьки воздуха, иначе показания исказятся. Для проверки заполненную систему соединяют в кольцо – уровни жидкости должны совпадать.
Еще один метод – применение нивелира с визирной рейкой. Оптический прибор устанавливают на штатив, выравнивают по пузырьковому уровню и снимают отсчет по рейбе, установленной на репере. Затем инструмент переносят в другие точки, сравнивая показания. Погрешность такого способа не превышает 3-4 мм на 100 м.
В случае с небольшими объектами можно воспользоваться правилом длиной 2-3 м и строительным уровнем. Инструмент укладывают на поверхность фундамента, выравнивают по горизонтали, после чего переносят метки с помощью карандаша. Для повышения точности применяют два уровня – один для продольного, другой для поперечного контроля.
При работе с кирпичными или блочными фундаментами используют шнур-причалку. Его натягивают между угловыми отметками, проверяя провисание. Если расстояние между опорами превышает 6 м, устанавливают промежуточные маяки. Отклонение от горизонтали не должно быть больше 1 см на 10 м.
Для разметки применяют также водяной уровень с подкрашенной жидкостью – это улучшает видимость мениска. Температура воды должна быть одинаковой по всему объему, иначе плотность изменится, что приведет к погрешностям. В холодное время года в шланг добавляют антифриз.
При выведении нуля важно учитывать усадку бетона. Для монолитных конструкций запас по высоте составляет 2-3 см. В случае с ленточными фундаментами отметки наносят на опалубку через каждые 1,5-2 м, чтобы избежать локальных перепадов.
Если используется метод водяного уровня, шланг должен лежать свободно, без перегибов. На участках длиннее 15 м применяют промежуточные вехи, сверяя показания поэтапно. После завершения разметки все точки соединяют отбивочным шнуром, пропитанным красящим пигментом.
Для проверки горизонтальности подойдет метод треугольника. На поверхности фундамента выкладывают три кирпича, образуя равностороннюю фигуру со стороной 1 м. Сверху кладут правило с уровнем – расхождение не должно превышать 2 мм.
При отсутствии профессионального инструментария можно изготовить самодельный уровень из двух пластиковых бутылок и прозрачной трубки. Главное – обеспечить герметичность соединений и отсутствие воздушных пробок. Точность такого устройства составит около 5 мм на 5 м.
В процессе разметки следует учитывать толщину будущей стяжки или гидроизоляционного слоя. Если планируется укладка рубероида, к нулевой отметке добавляют 1-2 см. Для плитных фундаментов допуск по горизонтали составляет не более 5 мм на всю плоскость.
При работе с гидроуровнем в ветреную погоду шланг фиксируют скобами, чтобы исключить колебания жидкости. В жаркую погоду воду заменяют на масло – оно меньше испаряется и дает более стабильные показания.
Для контроля качества используют метод диагоналей. После нанесения разметки измеряют расстояния между противоположными углами – расхождение не должно превышать 1 см. Если отклонение больше, проверяют правильность установки реперов.
При выведении нуля на неровном участке применяют метод ступенчатого фундамента. Каждый уровень размечают отдельно, соблюдая перепад высот согласно проекту. Минимальная высота ступени – 30 см, максимальный уклон – 10 градусов.
Для ускорения процесса можно использовать несколько гидроуровней одновременно. Каждый инструмент отвечает за свой участок, что сокращает время на перенос контрольных точек. После завершения разметки все данные сверяют между собой.
Если фундамент уже залит, но требуется проверить горизонтальность, применяют метод водяного уровня с переносом отметок на стены. От репера ведут отсчет вверх, затем вычисляют разницу между полученными значениями.
В случае с деревянными фундаментами разметку наносят на обвязочный брус, используя карандаш и угольник. Проверку проводят через каждые 0,5 м, так как древесина подвержена деформациям. Допустимое отклонение – 3 мм на 1 м.
Для точного переноса отметок на большие расстояния подойдет метод геометрического нивелирования. С помощью рейки и линейки измеряют перепады высот, фиксируя данные в таблицу. Расчеты ведут по формуле h = a – b, где a – отсчет по задней рейбе, b – по передней.
При отсутствии реек можно использовать ровную доску длиной 2 м и строительный уровень. Инструмент укладывают на край фундамента, выравнивают, затем переносят метки на противоположную сторону. Погрешность метода – до 4 мм на 2 м.
Для контроля ровности поверхности применяют правило с подсветкой. Инструмент прикладывают к фундаменту, направляя свет вдоль кромки – зазоры видны как темные полосы. Максимально допустимая величина просвета – 2 мм.
В процессе работы следует избегать резких перепадов температуры, так как это влияет на плотность жидкости в гидроуровне. При необходимости шланг укрывают теплоизоляционным материалом.
Если фундамент имеет сложную форму, разбивают его на простые участки, каждый из которых размечают отдельно. Стыки проверяют методом наложения, сверяя отметки в местах пересечения.
Для повышения точности используют комбинированный метод: гидроуровнем наносят основные точки, а промежуточные контролируют правилом. Это сокращает время работы без потери качества.
При выведении нуля в подвальных помещениях применяют метод отвеса. Груз на шнуре опускают от потолка до пола, фиксируя отклонения. Допустимая разница между противоположными стенами – не более 1 см.
Для разметки столбчатых фундаментов используют шаблон из доски с вырезами под опоры. Его выравнивают по гидроуровню, затем переносят метки на столбы. Максимальное отклонение по высоте – 5 мм между соседними элементами.
В случае с плавающими фундаментами нулевую отметку определяют после полной усадки основания. Контрольные замеры проводят через 28 дней после заливки бетона.
При работе с пенобетонными блоками разметку наносят на первый ряд, используя шнур и гидроуровень. Каждый последующий уровень проверяют относительно предыдущего. Допуск по горизонтали – 3 мм на 1 м.
Для ускорения сушки отметок в холодную погоду применяют термофен. Нагревают только поверхность, избегая перекосов из-за неравномерного расширения материала.
Если фундамент уже покрыт гидроизоляцией, разметку наносят мелом или маркером по металлу. Эти материалы не стираются при контакте с битумными мастиками.
При отсутствии гидроуровня можно воспользоваться методом сообщающихся сосудов. Две прозрачные трубки фиксируют на одной высоте, заполняют водой и переносят отметки. Погрешность – до 3 мм на 5 м.
