Как влияет неправильная трамбовка песчаной подушки на усадку фундамента
Песчаная подушка необходима для выравнивания основания, распределения нагрузок и отвода влаги. Нарушение технологии уплотнения приводит к снижению несущей способности основания.
В последующем появляются перекосы, трещины, локальные просадки. Чтобы понять механизм последствий, необходимо рассмотреть влияние уплотненности, влажности, фракции песка и методов трамбовки.
При возведении фундамента слоем до 30 см подсыпают песок с модулем крупности не менее 1,5 мм. Мелкий материал сохраняет влагу, что ухудшает работу подстилающего слоя.
Слишком крупный фракционный состав затрудняет равномерную укладку. Строительные нормы СНиП 2.02.01-83 предписывают уплотнение до коэффициента 0,95–0,98. При этом плотность сухого скелета должна достигать 1,55–1,75 г/см³ в зависимости от типа песка.
Если толщина слоя превышает допустимую норму, виброплита не обеспечивает равномерного уплотнения по глубине. Возникают пустоты, которые в условиях эксплуатации постепенно оседают.
Под весом здания слабоуплотнённые участки дают неравномерную осадку, нарушая работу всего основания. При этом даже армированная лента не спасает от появления трещин. Высокие нагрузки на неподготовленные участки вызывают просадки от 5 до 15 мм за первый сезон.

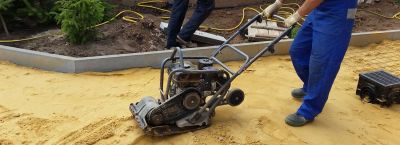

Для оптимального уплотнения применяются виброплиты массой от 90 до 150 кг. Устройства мощностью 5–7 л.с.
при 4000–5000 вибраций в минуту подходят для уплотнения до 20 см. При превышении этой глубины необходимо укладывать материал слоями и уплотнять каждый. В противном случае под нижним уровнем остаются зоны рыхлого песка. При эксплуатации они становятся каналами для капиллярной влаги, что нарушает водоотвод и увеличивает пучинистость.
Недостаточная трамбовка повышает риск неравномерной осадки. Особенно это критично при закладке столбчатых опор, где каждое основание работает независимо.
Если под одной опорой основание уплотнено хуже, появляется перекос. В случае с ленточным фундаментом такие дефекты вызывают неравномерную нагрузку на стены. В проектах ИЖС, где не предусмотрена компенсация температурных и усадочных деформаций, это может привести к полному разрушению конструктивных элементов.
Расчёт величины возможной осадки производится по формуле: S = (Q × h) / (A × E), где Q — давление, h — толщина подушки, A — площадь, E — модуль деформации. При неуплотнённом основании E снижается до 10–15 МПа, в то время как хорошо уплотнённый песок имеет значения 30–50 МПа.
При одинаковой нагрузке осадка увеличивается в 2–3 раза. Таким образом, даже незначительные нарушения в уплотнении ведут к увеличению деформаций.
В условиях высокого уровня грунтовых вод неуплотнённый песок теряет форму, превращаясь в разжиженное основание. Это особенно опасно для плитных оснований, где вся нагрузка равномерно передаётся на нижнюю поверхность.
При насыщении влагой плохо трамбованный слой теряет несущую способность, что приводит к равномерной, но чрезмерной осадке по всей площади. Такая ситуация критична при применении жёстких каркасов перекрытий.
Чтобы исключить подобные проблемы, используют метод пролива водой с последующим уплотнением. В случае с виброплитой пролив выполняется каждые 3–5 см насыпки.
Плотность контролируют по количеству проходов — для песка средней фракции требуется не менее 4 проходов по одному месту. Если применяется ручная трамбовка, необходима укладка слоя не выше 10 см. При этом удельная нагрузка на подошву трамбовки должна быть не менее 0,3 кг/см².
Зимой уплотнение усложняется промерзанием материала. Промерзший песок не позволяет получить нужную плотность.
Весной такие участки тают, и под основанием появляются провалы. Поэтому согласно СП 45.13330.2017, работы при отрицательной температуре допускаются только с подогревом материала или использованием сухой подушки. В холодное время рекомендуется предварительно устраивать слой из щебня для теплоизоляции и отвода влаги.
На склонах и при перепадах высот применяется ступенчатая подсыпка. Каждый уступ уплотняется отдельно.
При этом подсыпка ведётся с заглублением на 30–40 см ниже проектного уровня ступени. Такой подход исключает сползание под тяжестью конструкции. Нарушение этого правила приводит к смещению фундамента в период сезонных нагрузок. В результате появляются сдвиги и продольные трещины в теле ленты или плиты.
Подсыпка из песка низкого качества — с примесями глины и ила — существенно снижает эффективность уплотнения. Такие включения образуют капилляры, удерживающие влагу.
В условиях переувлажнения при сезонных пучениях происходит выталкивание фундамента, особенно при малой глубине заложения. Для снижения риска применяют смесь песка с гравием. Соотношение по объёму — 70% песка, 30% щебня фракцией 5–20 мм. Это позволяет увеличить модуль упругости слоя и снизить амплитуду пучений.
Увеличение слоя без промежуточной трамбовки приводит к образованию линз рыхлого материала. Даже при финальном проходе мощной виброплитой они не исчезают.
Под действием эксплуатационных нагрузок такие зоны со временем смещаются. Это особенно опасно для несущих стен, расположенных по границе фундамента. В случае с коттеджами, построенными на жёстких плитах, возможны разрушения наружных углов.
При устройстве песчаного основания под свайно-ростверковый фундамент требуется трамбовка зоны контакта ростверка с поверхностью. Даже минимальное несоответствие высоты опорных точек приводит к перераспределению нагрузок.
Поэтому горизонтальность слоя контролируется лазерным уровнем. Допуск по отклонению — не более ±5 мм на 5 м. После этого производят выравнивающее уплотнение виброплитой массой 120–130 кг.
Для участков с высоким содержанием грунтовых вод дополнительно укладывают геотекстиль плотностью 200–250 г/м². Он препятствует размыванию подушки снизу.
Если слой неуплотнён или уложен без фильтра, песок начинает мигрировать вниз, провоцируя образование пустот. В случае с подвалами или погребами такие дефекты становятся причиной подтопления или растрескивания стен.
При уплотнении в узких местах — между буронабивными сваями или под точечными колоннами — применяются ручные вибраторы глубинного типа. Их диаметр — до 50 мм, глубина действия — 50–70 см.
Такой способ позволяет устранить слабые зоны вблизи арматуры и выступающих элементов. При отказе от виброуплотнения в этих участках формируются зоны локального провала.
Объёмная усадка подушки, вызванная неправильной укладкой, приводит к деформациям кровли, полов и инженерных коммуникаций. Наиболее чувствительны к подвижкам водопроводные и канализационные трубы.
В случае недостаточного уплотнения под траншеями возможны обрывы соединений. Во избежание этого укладку труб выполняют по выравнивающему слою из песчано-гравийной смеси с обязательной виброобработкой.
Уровень уплотнения влияет не только на прочность основания, но и на долговечность сооружения. Поэтому каждая стадия устройства подушки требует соблюдения толщины слоя, расчёта оборудования, контроля влажности и правильной последовательности операций.
Только так можно избежать деформаций, вызванных неравномерной усадкой.
