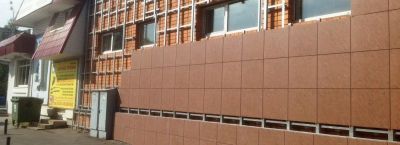

При внешней облицовке плиткой на цементной основе многие мастера используют составы с недостаточной морозостойкостью. Даже при соблюдении пропорций в растворе важно, чтобы марка цемента была не ниже М500 с добавками, устойчивыми к минусовым температурам.
Применение раствора без модифицирующих добавок вызывает отслаивание покрытия уже на второй или третий цикл замерзания и оттаивания.
Пористость основания оказывает решающее влияние на долговечность плиточной отделки. Основания из газобетона или песчаника имеют коэффициент водопоглощения до 25%, что приводит к насыщению водой и разрушению сцепления при первых морозах.
Использование проникающих грунтов с гидрофобным эффектом снижает этот риск, однако требуется не менее двух слоёв с межслойной сушкой от 4 до 6 часов.
Не все типы керамогранита подходят для улицы. В случае с полированным вариантом его поверхность становится скользкой при намокании, что увеличивает риск падения и снижает эксплуатационную безопасность.
Кроме того, он имеет низкое сопротивление истиранию. Значение класса PEI должно быть не ниже IV для наружных участков с интенсивным движением.
Ширина шва между плитками оказывает влияние на компенсацию температурных деформаций. Часто плитку укладывают с минимальным зазором — менее 2 мм, что становится причиной появления трещин зимой.
Для внешней облицовки рекомендовано выдерживать шов 3–5 мм и применять эластичную затирку с добавками на основе эпоксидных смол или полиуретана.
При монтаже на лестничные марши частой ошибкой становится укладка без уклона. Горизонтальные поверхности на улице должны иметь наклон минимум 1,5% для отвода воды.
В противном случае влага застаивается, увеличивая риск проникновения под облицовку. Особенно это критично при наличии ступеней с открытым краем, где наиболее часто появляются отслоения.
Недостаточная толщина клеевого слоя приводит к появлению пустот. При использовании зубчатого шпателя шириной менее 10 мм на невыравненной поверхности контакт клея с плиткой составляет менее 70%.
При уличной укладке этот показатель должен быть не менее 90%, иначе замерзшая вода разрушает участки с воздушными карманами. Используют шпатели 12–15 мм, при этом допускается дополнительное нанесение клея на плитку методом обратного намазывания.
Температурные условия во время монтажа оказывают сильное влияние на качество результата. При работе ниже +5 °C многие клеевые составы теряют свои свойства, а схватывание замедляется.
Так в условиях утренних заморозков вода в клеевом слое кристаллизуется до завершения гидратации цемента. Это вызывает микротрещины, которые проявятся только через сезон.
При приклеивании керамогранита на старую бетонную стяжку не учитывается её остаточная влажность. Даже после 28 суток бетон может содержать более 4% влаги, что не позволяет обеспечить прочное сцепление.
Использование влагозащитной грунтовки или эпоксидного барьерного слоя позволяет избежать появления высолов и отклеивания элементов в течение первого года.
Укладка на балконах часто проводится без гидроизоляционного ковра. В случае протекания через затирку вода проникает в основание и не может выйти, создавая давление изнутри.
Рекомендуется использование гидроизоляционных лент по периметру, а также мастик с расходом 2,5–3,0 кг/м² в два слоя с перекрестной накаткой.
Слабое уплотнение клея в краевых зонах вызывает отколы по углам. Края плитки подвергаются повышенным нагрузкам при хождении и чистке, особенно в зимнее время.
Поэтому на краевые зоны следует наносить клей без пропусков, прижимая плитку с усилием не менее 2 кг/см². Это обеспечивает полное заполнение под всей поверхностью.
При укладке на улице без деформационных швов площадью более 5 м² через год возможно появление диагональных трещин. Деформационные вставки необходимо предусматривать каждые 3–4 м по длине и ширине, заполняя их герметиком на полиуретановой основе.
Это позволяет компенсировать температурные расширения и сжатия материала.
Некоторые мастера используют универсальный плиточный клей, не предназначенный для наружных работ. Такие смеси имеют низкий класс морозостойкости — не выше F35.
Для улицы минимальные требования — класс C2TES1 по EN 12004. Он обеспечивает высокую адгезию, устойчивость к ползучести и деформационную гибкость, необходимую при сезонных колебаниях температуры.
При отделке цоколя без установки капельника вода попадает на нижнюю кромку облицовки, проникая под плитку. Это приводит к отслоению в течение первой весны.
Капельник из оцинкованной стали или алюминия направляет сток на землю, снижая водонасыщение нижней зоны и повышая срок службы отделки.
Неровности основания свыше 5 мм на 2 м длины становятся причиной неравномерного распределения нагрузки. При замерзании влага в пустотах расширяется, вызывая выкрашивание клея.
Перед началом работ основание выравнивается наливными смесями с прочностью не менее 25 МПа и временем твердения от 6 часов.
При использовании плитки крупного формата (более 600×600 мм) не проводится укладка с двойным намазыванием. Это вызывает появление пустот в центре элемента.
Для крупноформатных изделий требуется комбинированное нанесение клея толщиной 10–12 мм и полное выравнивание при помощи вибрационного уровня.
