Устройство температурных швов в стяжке и плитке: где они обязательны и как их правильно формировать
Температурный шов устраивается в цементных и облицовочных покрытиях при длине конструкции от 6 метров и более. СНиП 2.03.13-88 предписывает разделение на участки площадью не более 30 м² при внутренних работах и не более 20 м² при наружных.
При наличии теплого пола площадь уменьшается до 15 м². В длинных узких зонах, включая коридоры, максимальная протяженность одного участка — 8 м. При наличии изгибов в планировке или ступеней необходимо предусматривать разделение. Компенсатор прокладывается вдоль всех жёстких сопряжений с элементами конструкций.
Основание разделяется механически — профилем или прорезью на глубину не менее ⅓ толщины. При слое 60 мм требуется нарезка не менее 20 мм.
Ширина шва допускается от 5 до 10 мм, при длине участка свыше 10 м — до 15 мм. Внутрь укладывается уплотнительный элемент из вспененного полиэтилена, пенопропилена либо эластичной резины. Подбор диаметра выше ширины соединения предотвращает провал. Герметизация выполняется полиуретановыми или силиконовыми составами с показателем деформации от 15 до 25 процентов.
Керамическая облицовка должна следовать структуре основания. При наличии компенсационного шва в подстилающем слое требуется продление и в верхнем покрытии.
Смещение допускается лишь при использовании клея класса S2 по EN 12002 и минимальной толщине слоя от 8 мм. При игнорировании возникает отрыв или диагональное разрушение. Это критично для зон с температурным перепадом более 15 °С в течение суток — кухни, ванные, зоны входных групп.
В коридорах разрыв делается поперек длинной стороны помещения с интервалом 6–8 метров. На поверхности выполняется декоративное соединение — эластичный герметик либо профиль из ПВХ с резиновой вставкой.
В административных зданиях применяются антивандальные решения. В жилом фонде — силиконовые или MS-полимеры, подобранные под затирку. Для предотвращения адгезии требуется прокладка шнура с замкнутыми порами.
В комнатах с постоянной температурой до +25 °С и отсутствием подогрева допускается сплошное основание без промежуточных швов, при условии прокладки зазора 5–10 мм вдоль стен. Плинтус монтируется с нахлестом на соединение.
При длине более 8 м желательно добавить центральный промежуток. Бетонное основание без внутренних деформаций требует деления уже на финишном слое, иначе произойдет подъем покрытия.
Теплый пол вызывает неравномерное расширение. При росте температуры на 30 °С длина слоя 6 м увеличивается на 2,16 мм (ΔL = α × L × ΔT, где α = 1,2×10⁻⁵ 1/°С).
Без зазора возникают внутренние напряжения, особенно при скачкообразном прогреве. Водяные контуры монтируются длиной до 100 м с обязательным разделением. В кабельных — аналогично. Деформация формируется до финишного слоя, исключая прохождение нагревательных элементов через соединение.
Цементная заливка над системой прогрева армируется фиброволокном либо сеткой 100×100 мм из проволоки Ø3 мм. Толщина слоя от 50 мм, при водяной системе — минимум 65 мм.
В местах прохождения шва арматура должна разрываться, соединение допускается скользящими гильзами. Все операции производятся до укладки облицовочного материала, иначе соединение теряет эффективность.
В помещениях без отопления перепады могут достигать 25 °С за сутки. Здесь допустимая длина между швами ограничена 4–5 м.
Это характерно для лоджий, складских или технических помещений. Монтаж покрытия выполняется с помощью деформируемого клея. Минимальная ширина шва — 8 мм. Для герметизации — полимеры с допустимой деформацией от 20 %. Применение цементных затирок недопустимо.
В общественных зонах используют комбинированные профили. Эти изделия выдерживают динамические нагрузки от мебели, тележек, колес.
Основа — алюминиевый корпус, анодированный для защиты от коррозии. Вставка из EPDM или термопластичного эластомера допускает смещение до 5 мм. Монтаж выполняется заподлицо с отделкой в раствор или клей.
При устройстве поверхности нельзя заливать клеевой состав в зазор. Даже гибкий клей не способен компенсировать линейные перемещения.
При перегреве свыше +40 °С риск разрушения покрытия возрастает в углах и у фасадных конструкций. В этих местах иногда устраивают двойной разрыв — один по основанию, второй по финишу, со смещением не более 20 мм. Подложка под герметик должна обладать низкой сжимаемостью.

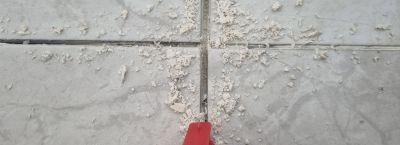

Для ремонта существующих полов используют алмазные круги 4–6 мм. Пропил ведется строго по проектной линии.
После удаления пыли укладывается шнур Ø6–10 мм и выполняется герметизация. Работы производятся при температуре не ниже +5 °С. Перед затиркой требуется защита соединения от загрязнения. Спустя 24 часа возможна эксплуатация.
В ванных комнатах при площади менее 6 м² и отсутствии нагрева устройство разрыва необязательно. При подогреве — кабель или маты — даже на площади 3–4 м желательно устройство соединения по диагонали или вдоль длинной стороны.
Оно закладывается до монтажа облицовки. При тонком слое клея допустимо устройство в затирке с использованием гибких герметиков.
На стыках с лестницами, перегородками, трубами необходим деформационный зазор. Его ширина — не менее 5 мм, он перекрывается декоративной планкой без жесткого крепежа.
Плинтус монтируется только после полимеризации герметика. Это исключает нарушение соединения при подвижках.
Максимальная длина без разрыва — до 6 м при стабильном режиме, до 4 м при наличии обогрева. Крупноформатные элементы свыше 60 см по стороне требуют устройства шва как в основании, так и в наружной отделке.
С увеличением размера возрастает нагрузка на адгезию и риск отрыва.
При сопряжении с другими материалами — ламинатом, деревом, ПВХ — необходим компенсационный промежуток. Он оформляется Т-образным профилем либо гибким соединителем.
Прямое сопряжение исключено, особенно при сезонных изменениях влажности.
В проходных зонах соединение учитывает ожидаемую нагрузку. Для жилого использования ширины 8 мм достаточно.
В зданиях с большим трафиком используют расширенные компенсаторы до 15 мм. Герметик должен сохранять эластичность при -30…+60 °С. Если его подвижность менее 10 %, применение в температурных соединениях запрещается.
