Прокладка кабеля в стенах из разных материалов: нюансы и отличия
Прокладка электрических линий внутри ограждающих конструкций требует понимания физических свойств этих поверхностей. Каждый материал диктует свой набор правил, инструментов и методик.
Нарушение этих принципов ведет к снижению долговечности, надежности и безопасности всей системы.
Возьмем классический кирпич. Он достаточно податлив для обработки, но обладает хрупкостью.
Штробление выполняют болгаркой с алмазным диском или специальным штроборезом, формируя аккуратные каналы. Глубина такой борозды обычно составляет 25-30 миллиметров, а ширина зависит от количества укладываемых проводов.
После укладки кабеля штроба заделывается гипсовым или цементным раствором. Эти составы обеспечивают хорошее сцепление с кирпичной кладкой.
Необходимо дождаться полного высыхания смеси перед финишной отделкой, иначе влага может повредить изоляцию.

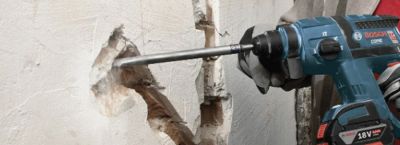

Бетонные стены представляют более сложную задачу из-за своей высокой прочности и наличия арматуры. Здесь не обойтись без мощного перфоратора с буром по бетону.
Алмазный диск на болгарке также поможет прорезать ровные линии.
Армирующие элементы, скрытые в толще конструкции, требуют особой осторожности. При контакте с металлом инструмент может получить повреждения.
Обнаружив арматурный прут, лучше обойти его, слегка изменив траекторию канала. Глубина штробы в бетоне регламентируется ПУЭ и обычно не превышает треть толщины стены.
Пенобетон и газоблоки значительно мягче, что упрощает процесс. Для работы с ними подойдет даже ручной инструмент.
Однако пористая структура материала диктует применение специального крепежа – дюбелей с винтовой нарезкой или химических анкеров.
Штробы в таких блоках делают аккуратно, избегая сильных ударов, чтобы не расколоть материал. Кабель часто укладывают в заранее предусмотренные монтажные трубы или гофру.
Это дополнительно защищает линию от возможной усадки здания.
Деревянные стены – это совершенно иная история, где на первый план выходят правила пожарной безопасности. Открытая прокладка в кабель-каналах считается более безопасным вариантом.
Скрытый монтаж допускается только в металлических трубах или толстостенных гофрах.
Проходы через деревянные перегородки выполняют с помощью стальных гильз, которые предотвращают прямой контакт кабеля с горючей основой. Трассы нельзя прокладывать вплотную к дымоходам и другим нагревающимся элементам.
Минимальное расстояние до отопительного оборудования должно составлять не менее 500 миллиметров.
Гипсокартонные перегородки позволяют осуществить монтаж максимально быстро и чисто. Кабель протягивается в полости между листом и основной стеной.
Крепление производят к несущему основанию или с помощью пластиковых стяжек к каркасу.
Для монтажа подрозетников в гипсокартоне применяют специальные коробки с прижимными лапками. Провод должен быть уложен в негорючую гофру, особенно если речь идет о мощных потребителях.
Это требование снижает риск возгорания при коротком замыкании.
Трассировку линий всегда начинают с тщательной разметки. Используйте лазерный или строительный уровень для нанесения прямых линий.
Обязательно сверьтесь с проектом, чтобы не повредить уже существующие коммуникации, скрытые в толще конструкции.
При выборе кабеля отдавайте предпочтение изделиям с двойной или тройной изоляцией. Медные жилы сечением 2.5 мм² подходят для розеточных групп, а 1.5 мм² – для освещения.
Эти параметры являются минимально допустимыми для большинства бытовых систем.
После завершения монтажных работ необходимо проверить сопротивление изоляции. Этот замер выполняют с помощью мегаомметра, подающего высокое напряжение.
Прибор должен показать значение не менее 0.5 МОм для сетей до 1000 В.
Правильно подобранный инструмент сэкономит время и силы. Комбинация штробореза и промышленного пылесоса создаст минимум грязи.
Перфоратор с функцией удара необходим для бетона, а ударная дрель справится с кирпичом.
Диаметр коронки для подрозетника стандартно составляет 68 миллиметров. При сверлении бетона охлаждайте коронку водой для увеличения ее ресурса.
Помните, что распределительные коробки должны оставаться доступными для обслуживания после отделки.
Соблюдение этих нормативов и понимание специфики материалов гарантирует создание безопасной и долговечной электрической сети. Качественно выполненная скрытая проводка служит десятилетиями, не требуя вмешательства и ремонта.
