Прогиб столешницы: расчет запаса прочности
Когда мы выбираем столешницу для кухни или рабочего стола, в первую очередь обращаем внимание на цвет, фактуру и материал. Но за внешней привлекательностью скрывается сугубо инженерная задача — обеспечение жесткости и несущей способности плиты.
Никому не хочется увидеть однажды, как красивая поверхность прогнулась под тяжестью стопки книг или массивной мраморной ступки. Чтобы этого не произошло, закладывается так называемый запас прочности, а главным критерием здесь выступает допустимый прогиб.
Физика процесса довольно прозрачна. Любая горизонтальная плита под нагрузкой стремится изогнуться.
Для столешницы, которая опирается на тумбы или ножки лишь по краям (а в случае с длинными барными стойками — только на двух противоположных концах), этот изгиб становится критическим параметром. Слишком большое отклонение от горизонтали ведет не только к эстетическому дискомфорту — могут пойти трещины в плитке или самом массиве, либо перекосится стык с соседними элементами.
Основной нормативный документ, регламентирующий эти моменты в строительстве — СП 64.13330.2017 «Деревянные конструкции». Хотя современные столешницы делают не только из дерева, физико-математический аппарат остается общим для всех изотропных материалов.
Согласно этому своду правил, относительный прогиб (отношение величины прогиба к длине пролета) для горизонтальных элементов не должен превышать 1/200 или 1/250. Но это для балочных систем.
В мебельном производстве, где жесткость часто выше, а нагрузки меньше, ориентируются на более строгие нормы — до 1/400. То есть, если ваша столешница длиной 1 метр (1000 мм), максимально разрешенный прогиб посередине составит всего 2,5 миллиметра.

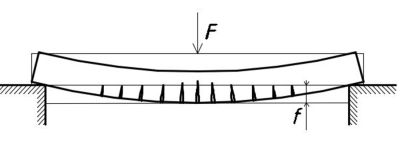

Расчет сводится к определению момента инерции сечения и сравнения действующего напряжения с расчетным сопротивлением материала. Представьте себе классическую балку на двух опорах, нагруженную равномерно по всей длине.
Для такого случая максимальный изгибающий момент M = (q * l²) / 8, где q — распределенная нагрузка, а l — длина пролета. Напряжение в материале σ = M / W, где W — момент сопротивления поперечного сечения.
Для прямоугольного сечения шириной b и толщиной h (именно толщина столешницы здесь играет ключевую роль) момент сопротивления W = (b * h²) / 6. Это квадратичная зависимость от толщины, потому увеличение высоты плиты с 28 до 38 мм дает куда более существенный прирост жесткости, нежели простое утолщение на сантиметр.
Однако расчет на прочность — это только половина дела. Конструкция может быть прочной и не разрушиться, но при этом быть недопустимо гибкой.
Поэтому вторым обязательным этапом идет проверка на жесткость, то есть вычисление того самого прогиба. Формула максимального прогиба fmax для нашей схемы выглядит так: fmax = (5 * q * l⁴) / (384 * E * I).
Здесь E — модуль упругости материала (для стали он около 200 000 МПа, для древесины вдоль волокон — около 10 000 МПа, для ДСП и МДФ — еще ниже, в районе 2000-3000 МПа), а I — момент инерции сечения. Для прямоугольного сечения момент инерции I = (b * h³) / 12.
Обратите внимание на четвертую степень длины пролета (l⁴) и куб толщины (h³) в знаменателе. Это говорит о том, что увеличение длины столешницы в два раза увеличит прогиб в 16 раз! Следовательно, для длинных островных конструкций или барных стоек толщина плиты должна расти в геометрической прогрессии.
Возьмем для наглядности конкретные цифры. Допустим, у нас столешница из ламинированного ДСП толщиной 28 мм, шириной 600 мм и длиной 1000 мм, опертая по концам.
Модуль упругости E для ДСП примем 2500 МПа. Пусть на нее действует равномерная нагрузка от посуды и техники в 100 кг (примерно 1000 Н), что для площади 0,6 м² дает распределенную нагрузку q ≈ 1667 Н/м², но для погонного метра шириной 0,6 м это будет около 1000 Н/м.
Подставив данные, получим прогиб в несколько миллиметров. Если та же столешница будет иметь длину 2 метра (l=2), прогиб вырастет в 16 раз, достигнув значений, при которых поверхность начнет «играть» под руками.
На практике при проектировании кухонного гарнитура инженеры-мебельщики редко занимаются такими вычислениями вручную для каждого изделия. Существуют типовые решения.
Для стандартной столешницы из ДСП толщиной 28 мм максимальный свободный свес (расстояние между опорами) не должен превышать 900-1000 мм. Если пролет больше, необходимо либо ставить дополнительную опору в виде перегородки или ножек, либо увеличивать толщину плиты до 38 мм.
Для камня (агломерата или кварца) требования еще жестче: из-за более низкой прочности на растяжение при изгибе и высокой хрупкости максимальное расстояние между опорами часто ограничивают 600-800 мм, даже при толщине 30 мм.
Материал столешницы диктует свои условия. Натуральное дерево, хоть и обладает красивой структурой, неоднородно.
Сучки и косослой могут снизить реальную жесткость изделия на 20-30% по сравнению с расчетной. Именно поэтому для массивных деревянных столешниц часто используют клееный щит: чередование направления волокон в слоях нивелирует внутренние напряжения и повышает стабильность геометрии.
Металлические столешницы (из нержавейки) при той же толщине будут жестче деревянных за счет высокого модуля упругости стали, но они подвержены локальным деформациям — вмятинам от ударов.
Помимо основного пролета, стоит обращать внимание на консольные свесы. Если столешница нависает над тумбой без опоры с одной стороны (как у барной стойки), напряжения в месте крепления будут максимальными.
Здесь работает формула для консольной балки: момент в заделке M = (q * a²) / 2, где a — длина свеса. Даже небольшой свес в 200-250 мм, на который постоянно опираются локтями, способен создать значительные напряжения в корпусе тумбы и со временем расшатать крепления.
В таких зонах рекомендуется усиление либо металлическими уголками изнутри, либо установка дополнительной ножки в самом краю.
Качество опорной поверхности также влияет на распределение усилий. Если столешница уложена на идеально ровные тумбы, пятно контакта большое, и нагрузка распределяется более-менее равномерно.
Но стоит тумбам оказаться чуть ниже или иметь перекос, как столешница начинает работать как балка на двух опорах с нерасчетным пролетом. Именно поэтому регулируемые ножки в основании кухни — не прихоть, а необходимость: они позволяют выставить тумбы в одной плоскости и избежать появления так называемых «пустот» под столешницей.
Современные тенденции к минимализму и парящим конструкциям требуют от инженеров особого внимания к расчетам. Когда мы видим длинную столешницу без видимых опор, создается ощущение легкости.
Но за этой легкостью стоит либо мощный стальной каркас, скрытый в толще плиты, либо использование материалов с армированием. Например, в столешницах из жидкого камня на больших пролетах предусматривают закладные элементы из фанеры или металла, которые принимают на себя растягивающие напряжения от изгиба.
Практическое правило для домашнего мастера или заказчика: всегда сообщайте производителю точные размеры и места расположения опор. Укажите, где будут стоять тяжелые предметы вроде посудомоечной машины или вазы с фруктами.
Хотя посудомойка ставится на пол, ее вес не влияет на столешницу напрямую, а вот массивная гранитная столешница для разделки теста — влияет. В сомнительных случаях с большими пролетами (более 1200 мм) имеет смысл заказать расчет у технолога мебельного производства.
Они используют специализированное программное обеспечение, которое моделирует напряженно-деформированное состояние плиты и выдает наглядную картину зон избыточного прогиба.
Следует помнить и о длительных нагрузках. Древесина и древесные плиты (ДСП, МДФ) подвержены ползучести.
Это означает, что под постоянной нагрузкой прогиб со временем может увеличиться в 1,5-2 раза. Учитывайте это при проектировании книжных полок или столов, где годами лежат тяжести.
Для столешниц, на которые просто ставят чайник и тарелки, ползучесть не столь критична, но если вы планируете использовать столешницу как верстак или подоконник с тяжелыми цветами, лучше перестраховаться и выбрать плиту с запасом по толщине или поставить промежуточную опору.
В итоге, расчет запаса прочности по прогибу — это не просто абстрактная инженерная задача, а прямой путь к долговечности вашей мебели. Зная элементарные зависимости и типовые ограничения, можно избежать многих разочарований.
Следующий раз, выбирая столешницу в магазине, спросите у продавца не только о том, устойчива ли она к царапинам, но и какова максимальная длина свободного пролета для данной модели. Ответ на этот вопрос скажет о квалификации продавца и надежности будущего изделия куда больше, чем красочные брошюры.
