Порядок и особенности укладки плит перекрытий при строительстве частного дома
Перед началом укладки требуется оценка состояния несущих стен. Поверхности должны быть строго горизонтальными, отклонение не превышает 10 мм на 10 метров длины. Несоблюдение геометрии приводит к точечным перегрузкам и появлению трещин в телах плит.
Поверхность армированной ленты или стен выравнивают цементно-песчаной смесью марки М100 слоем до 30 мм. До твердения смеси установка невозможна. Оптимальная выдержка – 3 суток при температуре от +15°C.
Выбор плит зависит от проекта. При строительстве частного дома чаще всего применяются пустотные железобетонные изделия длиной от 3 до 7,2 м, шириной 1,2 м и высотой 220 мм. Их масса составляет от 1,2 до 2,4 тонн. Для монтажа потребуется кран с грузоподъемностью от 3 тонн и длиной стрелы не менее 8 м.
Подготовка техники включает проверку стропов, установка башмаков и проверку гидравлики. Подъем производится с использованием 4-х ветвевых строп длиной не менее 3 м. Захваты фиксируются в специально предусмотренные отверстия ближе к торцам.
Перед тем как начать монтаж, проверяют маркировку: изделия должны соответствовать проектным данным по длине, ширине и типу армирования. Расположение пустот обязательно совпадает с расчетным положением – направление параллельно короткой стороне помещения.
Плиты не кладут на бок, торцами, не допускается уклон более 3° при подаче краном. Укладывают в проектное положение с зазором между торцами не менее 20 мм для компенсации температурных подвижек. При необходимости корректируют положение ломом или монтажным шестом.
Опирание плит на кирпичные или блочные стены выполняется с каждой стороны не менее чем на 120 мм, на бетонные балки — не менее 100 мм. Поверхность под опорную часть должна быть выровнена раствором марки не ниже М150.
В случае, если армопояс залит с отклонениями, под опору допускается установка выравнивающих подкладок из прочного бетона толщиной до 40 мм. Между плитой и стеной укладывают слой цементного раствора толщиной 10–20 мм.
После укладки каждое изделие проверяется уровнем и нивелиром. Допустимый перепад по высоте между соседними плитами — не более 5 мм. Если разница выше, используют домкраты или обратную подачу краном с одновременным подбоем деревянных прокладок.
Швы между элементами заполняются раствором М100 с обязательным уплотнением. На этапе устройства пола или последующего слоя делается замоноличивание продольных швов бетонной смесью класса B15 с вибрацией.
Если длина пролета превышает 6 м, необходим временный монтаж опорных стоек под середину плиты с интервалом не более 2,5 м. Стойки устанавливаются на прочное основание, высота регулируется винтовыми механизмами. Снятие временных опор производится не ранее чем через 7 суток после укладки при температуре выше +15°C. При пониженных температурах сроки увеличивают до 10 суток.
При монтаже первого этажа перекрытие укладывают на несущие стены и внутренние перегородки. В случае, если внутренние стены выполнены из облегченных материалов, дополнительно заливается ригель или армопояс шириной 250 мм и высотой не менее 200 мм.
Армирование выполняется двумя стержнями диаметром 12 мм в нижней зоне с защитным слоем 25 мм. Соединение арматуры внахлест не менее 40 диаметров. В качестве альтернативы применяются уголки 75х75 мм с креплением к закладным.
При установке изделий поверх газобетонных блоков укладывают монолитный армопояс по периметру. Высота армопояса — 200 мм, ширина — не менее 250 мм. В теле пояса закладывают две продольные арматуры диаметром 12 мм, соединённые хомутами из проволоки диаметром 6 мм с шагом 250 мм. Арматура не должна касаться опалубки — укладываются пластиковые фиксаторы.
При проектировании отверстий для вентиляции или инженерных коммуникаций избегают прорезания тел плит. В таких зонах предусматриваются технологические проемы шириной до 250 мм, которые армируются и заливаются бетоном при устройстве монолитного пояса. Нарушение целостности тел изделия не допускается. Если требуется установка трапа или каналов, предусматриваются компенсирующие элементы из двутавров или металлические короба.
Если перекрытие включает выступы или балконы, такие участки выполняются в виде монолитной вставки, объединенной с основной плитой. Армирование таких участков должно быть усилено — используются стержни А500С диаметром от 12 до 16 мм, укладываемые по верхнему и нижнему краю монолитной зоны. Защитный слой не менее 25 мм.
Монтаж плит на раствор допускается только при положительной температуре. При температуре от 0 до +5°C раствор готовится с добавлением противоморозных добавок в пропорции, предусмотренной ГОСТ 24211. Наиболее распространенным считается нитрит натрия в количестве 2–3% от массы цемента. Увеличивать концентрацию без расчета нельзя — возможно снижение прочности.

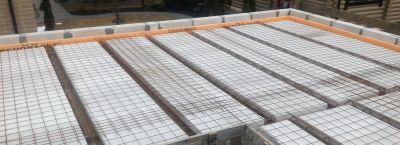

Стыки, расположенные над несущими перегородками, в дальнейшем армируют при выполнении армированной стяжки. Армирование выполняется сеткой 100х100 мм из проволоки Вр-1 диаметром 4 мм. Сетка укладывается с отступом 30 мм от поверхности, слой раствора под ней — не менее 20 мм. Это распределяет нагрузку и уменьшает вероятность деформаций.
При переходе от одного уровня к другому допускается установка укороченных плит. В этом случае торцы должны быть усилены: применяют сварку с закладными элементами или анкеровку в тело бетонного пояса. Расчет армирования выполняется индивидуально.
На практике для опоры плит длиной до 3 м достаточно закладной арматуры диаметром 14 мм, вваренной в каркас перекрытия.
При устройстве лестничных проемов плиты располагаются с отступом не менее 300 мм от границы проема. Вдоль краев укладывается монолитная лента шириной 250 мм с армированием верхним и нижним поясом. Конструкция монтируется одновременно с основной заливкой замоноличивания швов. Внутри ленты закладываются анкеры под будущие элементы крепления.
Погодные условия напрямую влияют на сроки монтажа. При ветре выше 10 м/с работы приостанавливаются. Поверхность плит перед укладкой очищается от снега, наледи, мусора. Влажность основания не должна превышать 10%. При повышенной влажности увеличивается время твердения раствора. В летний период используют увлажнение в течение 2 суток после укладки, особенно в жаркую погоду.
