Почему отклеиваются плинтуса и как это исправить

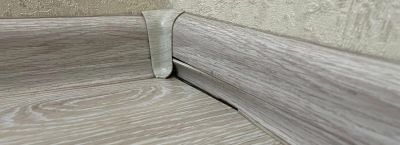

На начальном этапе настенного или напольного крепления основной причиной отрыва может быть неподходящая поверхность. При установке на окрашенные участки, остатки краски снижают адгезию. Участки с глянцевым покрытием требуют обязательной обработки наждачной бумагой зернистостью не ниже Р120.
Только так удаётся обеспечить нужную шероховатость. Если поверхность пористая, например бетон или газобетон, необходим предварительный грунт глубокого проникновения с расходом не менее 150 мл на м².
В случае с креплением к гипсокартону нужно учитывать тип облицовки. Если на лист нанесён слой шпатлёвки, клеевые составы на основе полиуретана или акрилового латекса не проникают в толщу и образуют слабую сцепку. Поверхность следует прогрунтовать акрилом с остаточной липкостью, это позволяет удерживать элементы массой до 400 г на 10 см при температуре выше +10 °C.
Если контакт происходит через слой обоев, крепление требует предварительной зачистки. Необходимо аккуратно удалить полоску шириной около 5 мм по всей длине сопряжения. Обои на флизелиновой или виниловой основе обладают низкой проницаемостью. При склеивании на них снижается срок надёжного удержания. Для компенсации можно использовать монтажные гвозди с антикоррозийным покрытием и сечением не более 1,2 мм, размещённые с шагом 400–500 мм.
Масса материала также влияет на надёжность. Элементы из массива дерева при высыхании изменяют геометрию. Коэффициент линейного расширения по влажности составляет 0,25 % на 1 % влажности воздуха. Если материал укладывался при показателе 60 %, а затем он опустился до 40 %, на длине 2 метра сдвиг составит около 1 мм, что приводит к отрыву в углах или посередине.
При установке пластиковых или полимерных изделий с кабель-каналом нужно учитывать жёсткость. У жёстких изделий при изгибе возникает момент, стремящийся оторвать клеевое соединение. Для компенсации используется клеящий состав с эластичностью не менее 300 % по показателю удлинения до разрыва. При этом прочность сцепления с бетоном должна быть выше 1 МПа. Эти параметры указываются в технической документации на клей.
Старые покрытия, содержащие пыль, остатки строительного мусора, а также следы силикона, исключают качественное соединение. В случае с полимерными герметиками остаётся малозаметный слой, который отталкивает состав. Для устранения применяется очиститель на основе изопропилового спирта с выдержкой до испарения не менее 5 минут.
Неправильно подобранный клей также становится причиной отслаивания. Составы на основе водной эмульсии теряют свойства при температуре ниже +5 °C. Монтаж зимой требует использования двухкомпонентных клеёв с отверждением за счёт реакции компонентов, а не испарения. Так обеспечивается надёжность даже в непрогретом помещении.
Нагрузка при эксплуатации важна при установке в проходных зонах. Часто повторяющийся контакт обуви или предметов мебели приводит к расшатыванию. В таком случае следует использовать двойное крепление: клеевой шов плюс механическое удержание. Для этого применяются пластиковые дюбели диаметром 6 мм и саморезы длиной до 50 мм. Расстояние между точками фиксации — не более 600 мм.
Неровности стены приводят к локальным зонам отрыва. Даже при визуально ровной поверхности уклон в 2 мм на метр длины создаёт напряжение в зоне шва. Приклеивание требует предварительной подгонки с подбором толщины клея. При разнице до 3 мм применяется клей-герметик с тиксотропией выше 100 000 мПа·с. Он удерживает форму до схватывания, заполняя зазор.
Разновидности самих изделий играют роль. Полистирольные имеют низкую массу, но часто монтируются на гипс или водоэмульсионную краску, что снижает сцепление. Полиуретановые изделия более эластичны, однако требуют подрезки под углом точно 45 градусов, иначе напряжение в зоне сопряжения приводит к расхождению.
Изгиб по углам следует выполнять с учётом температуры. При 18 °C большинство полимерных изделий гнутся с минимальной деформацией, но при 10 °C требуется предварительный прогрев до 20–22 °C. Это уменьшает напряжения и предотвращает разрыв клея в местах изгиба.
Случается, что при укладке используется слишком мало клея. Для устойчивого соединения площадь контакта состава должна составлять не менее 50 % от общей площади прилегания. Расчёт ведётся по формуле: A = L × H × 0.5, где A — площадь нанесения, L — длина, H — высота изделия.
Во влажных помещениях следует применять водостойкие клеи на полиуретановой основе. Их рабочая прочность сохраняется при относительной влажности до 80 %. При этом поверхность перед нанесением обязательно высушивается до влажности не более 4 %, что проверяется контактным влагомером.
Повторное крепление требует удаления старого слоя. Остатки старого клея и пыль убираются металлическим шпателем и обрабатываются абразивом зернистостью 100–120. После этого нужно обезжирить ацетоном или техническим спиртом, с последующей просушкой в течение 30 минут.
Если крепление идёт к ламинату или плитке, требуется соблюдение температурных швов. Минимальный зазор между элементом и поверхностью — 2 мм. При его отсутствии расширение пола при нагреве приводит к деформации и отрыву в местах с наибольшей жесткостью.
Для защиты от отрыва при усадке дома элементы фиксируют с учётом движения конструкции. Используется монтажный профиль, позволяющий сдвиг до 3 мм без потери прочности. Это важно для домов с деревянным каркасом, где усадка может достигать 1 % от высоты за первые 2 года.
Ошибки в стыковке также провоцируют отслоение. Если шов между элементами слишком плотный, при изменении размеров один из них давит на соседний. Минимальный зазор в торце должен быть не менее 1 мм на каждый метр длины. При длине изделия 2 м — это 2 мм. Такие параметры позволяют избежать выдавливания клея и последующего отрыва.
Дополнительное укрепление можно производить при помощи декоративных гвоздей с малозаметной шляпкой. Они применяются для деревянных изделий толщиной более 10 мм. Забиваются с шагом 300 мм и покрываются шпаклёвкой по дереву. Это повышает устойчивость к сдвигам в продольной плоскости.
Монтируя на поверхность с возможностью вибрации, например вблизи дверного проёма, рекомендуется использовать клеи с повышенной эластичностью. Показатель относительного удлинения до 400 % позволяет гасить удары без нарушения соединения. Клеевые швы на основе силила с модулем упругости ниже 0,5 МПа подходят для таких участков.
При выборе материала нужно учитывать и вес одного погонного метра. Для изделий массой свыше 400 г/м предпочтительно крепление с дюбелями или шурупами. При этом длина анкера должна быть не менее 40 мм, чтобы обеспечить зацеп в несущем слое. Использование только клея приводит к отслоению при любой неравномерной нагрузке.
