Как работают пневматические фитинги
Вы когда-нибудь задумывались, как пневматические системы на заводах, в машинах и инструментах могут работать так эффективно?
Секрет кроется в пневматических воздушных фитингах. Эти небольшие, но полезные компоненты играют важную роль в соединении трубок и шлангов, направляя поток сжатого воздуха, который питает пневматические устройства.
Пневматические воздушные фитинги могут показаться небольшими, незначительными компонентами, но они играют важную роль в правильном функционировании пневматических систем.
Выбор правильных фитингов для конкретных нужд имеет большое значение для предотвращения утечек, плохой работы и отказа системы.
Виды воздушных фитингов
Пневматические воздушные фитинги — это специализированные устройства, предназначенные для соединения труб, трубок и шлангов в системах сжатого воздуха.
Эти фитинги создают надежные, герметичные соединения, которые позволяют воздуху без утечек транспортироваться от одного компонента к другому. Они бывают разных форм, размеров и изготавливаются из различных материалов, адаптируясь для различных условий работы.
Обычно фитинги изготавливаются из латуни, нержавеющей стали или инженерных пластиков, которые обеспечивают отличную устойчивость к коррозии, износу и разрывам.
Конкретная механика того, как функционирует каждый тип фитингов, различается, но общий принцип остается тем же.
Например, фитинги Push-to-connect оснащены расцепляющим хомутом и набором внутренних зубцов захвата. Когда трубка вставляется в фитинг, зубцы захватывают поверхность трубки, создавая герметичное уплотнение. Чтобы расцепить трубку, хомут просто нажимают вниз, отсоединяя зубцы, что позволит извлечь трубку.
С другой стороны, компрессионные фитинги используют наконечник (небольшой кольцевой компонент) для создания герметичного уплотнения. При затягивании гайки наконечник сжимается вокруг трубки, образуя надежное соединение, способное выдерживать высокое давление.

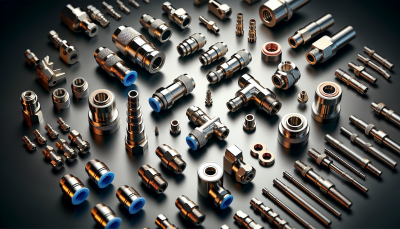

Пневматические воздушные фитинги бывают самых разных типов, каждый из которых предназначен для определенных целей и требований системы. Вот самые распространенные типы:
Фитинги Push-to-Connect. Эти фитинги имеют простую конструкцию с быстрым соединением, которая обеспечивает легкую установку и снятие без необходимости использования инструментов. Они идеально подходят для систем, требующих частого соединения и разъединения.
Компрессионные фитинги. Компрессионные фитинги используют наконечник для создания герметичного уплотнения вокруг трубки при затягивании гайки. Они обеспечивают надежное соединение без утечек и подходят для применения под высоким давлением.
Зазубренные фитинги имеют ряд выступов, которые захватывают внутреннюю часть шланга, создавая прочное, герметичное соединение при фиксации зажимом или хомутом. Они обычно используются с гибкими шлангами.
Резьбовые фитинги. Резьбовые фитинги используют наружную и внутреннюю резьбу для создания герметичного разъемного соединения между компонентами. Они производятся с различными типами резьбы, такими как NPT (National Pipe Tapered), BSPT (British Standard Pipe Tapered) и BSPP (British Standard Pipe Parallel), и широко используются в промышленных установках.
Быстроразъемные соединения. Быстроразъемные соединения позволяют быстро и легко подключать и отключать пневматические линии. Часто они оснащены клапаном, который автоматически перекрывает поток воздуха при отключении, предотвращая потерю воздуха и загрязнение.
Угловые фитинги. Угловые фитинги используются для изменения направления потока воздуха в пневматической системе. Они доступны с различными углами, наиболее распространенными являются 90° и 45°.
Тройники. Тройники имеют три порта, что позволяет разделять или объединять поток воздуха в пневматической системе. Они полезны для соединения нескольких устройств или создания ответвлений.
Крестовые фитинги. Крестовые фитинги имеют четыре порта, что позволяет соединять четыре компонента в перпендикулярной пересекающейся конфигурации. Они используются в сложных пневматических системах, где необходимо соединить несколько линий.
Каждый тип фитингов имеет свои уникальные преимущества и подходит для определенных сфер применения, обеспечивая оптимальную производительность и надежность в пневматических системах.
Как выбрать правильные пневматические фитинги для конкретного применения
Выбор соответствующих пневматических фитингов для конкретного применения важен для обеспечения оптимальной производительности, безопасности и надежности системы. При выборе фитингов необходимо учитывать несколько факторов, в том числе:
Номинальное давление – Фитинги должны выдерживать максимальное рабочее давление системы. Всегда выбирайте фитинги с номинальным давлением, которое соответствует или превышает требования вашего устройства.
Совместимость материалов – Материал фитинга должен быть совместим с транспортируемой средой (в данном случае сжатым воздухом) и условиями окружающей среды. При выборе материалов фитинга учитывайте такие факторы, как температура, влажность и воздействие химикатов.
Размер и тип резьбы – Фитинги должны соответствовать размеру и типу резьбы соединительных компонентов, чтобы обеспечить надлежащую посадку и герметичное соединение. Распространенные типы резьбы включают NPT, BSPT и BSPP.
Требования к потоку – При выборе фитингов учитывайте требования к расходу и падению давления в вашей системе. Некоторые конструкции фитингов, например, push-to-connect, обеспечивают более высокие скорости потока по сравнению с другими.
Установка и обслуживание пневматических фитингов
Правильная установка и обслуживание пневматических фитингов имеют важное значение для обеспечения надежной и длительной работы. При установке фитингов следуйте этим рекомендациям:
- Обрезайте трубки и шланги ровно и чисто, чтобы обеспечить надлежащую герметизацию.
- Избегайте чрезмерного затягивания резьбовых соединений, так как это может привести к повреждению или утечкам.
- Снимите заусенцы и фаски с концов труб, чтобы предотвратить повреждение фитинга и улучшить соединение.
Для поддержания оптимальной работы пневматических фитингов внедрите график регулярного технического обслуживания, включающий следующие этапы:
- Очистка фитингов и трубки от грязи, масла и мусора.
- Проверка фитингов на предмет износа, повреждений или утечек и при необходимости их замена.
