Как правильно и быстро заменить разбитую плитку на стене без повреждения соседних

Замена одиночного поврежденного керамического элемента требует хирургической точности во избежание разрушения окружающей облицовки. Успешность операции определяется тщательностью удаления дефектного фрагмента и скрупулезной подготовкой основания под монтаж.

Первоочередная задача – подбор абсолютно идентичной новой плитки по геометрическим параметрам (допустимое отклонение ±0.5 мм), цвету и текстуре поверхности. Различия в тоне или рельефе станут заметны после завершения работ.

Демонтаж начинают с ослабления внутренней структуры поврежденного кафеля. Применяют электродрель со сверлом из твердого сплава диаметром 4-6 мм.

Сверление выполняют строго перпендикулярно плоскости, создавая сетку отверстий с шагом 15-20 мм. Минимальное расстояние от края плитки до первого отверстия – 10 мм для сохранения целостности периметра. Глубина сверления должна составлять 80-90% толщины элемента, обычно 6-7 мм для стандартного кафеля.

Узкую стамеску шириной 10-15 мм устанавливают под углом 25-30 градусов к поверхности. Легкими ударами киянки массой 200-300 г начинают скалывать фрагменты от центра к краям.

Направление усилия – внутрь снимаемой детали, что минимизирует риск растрескивания соседних плиток. Особую осторожность проявляют вблизи швов, где напряжение материала максимально.

После удаления основного массива приступают к зачистке основания. Остатки старого клеевого состава снимают ручным скребком или перфоратором с лопаткой в режиме долбления.

Требования СП 71.13330 допускают неровности основания до 3 мм на 2-метровую рейку. Глубокие выбоины (более 5 мм) выравнивают ремонтным составом типа Ceresit CN 94.

Основание тщательно очищают промышленным пылесосом, удаляя частицы размером свыше 0.2 мм. Финишную очистку проводят влажной поролоновой губкой.

Поверхность просушивают до остаточной влажности не более 4% (проверка влагомером). Наносят адгезионную грунтовку глубокого проникновения (Knauf Betokontakt) с расходом 250-350 г/м². Время высыхания – 3-4 часа при +20°C.

Готовят плиточный клей класса С2ТЕ (EN 12004) с подвижностью Р2. Соотношение сухой смеси и воды: 4.8-5.2 л на 25 кг.

Замес выполняют дрелью с миксерной насадкой (400-600 об/мин) в течение 5 минут. Выдержка технологической паузы – 10 минут, повторное перемешивание – 2 минуты. Жизнеспособность раствора – 3 часа при +23°C.

Нанесение клея осуществляют зубчатым шпателем:

• Формат до 200x200 мм – гребенка №4 (4x4 мм)
• Формат 300x300 мм – гребенка №6 (6x6 мм)
• Формат 400x400 мм – гребенка №8 (8x8 мм)

Оптимальная толщина клеевого слоя после прижатия плитки – 3.5±0.5 мм. Распределение раствора – комбинированное: тонкий слой (1-2 мм) на основание, основной объем – на тыльную сторону кафеля.

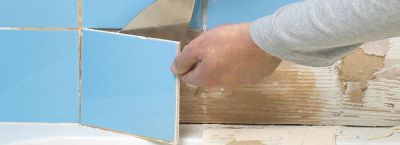

При монтаже элемент устанавливают с небольшим смещением (3-5 мм) относительно целевой позиции, затем сдвигают в проектное положение, обеспечивая равномерное распределение клея.

Положение контролируют пузырьковым уровнем длиной 400 мм. Допустимое отклонение от плоскости соседних плиток – не более 1 мм на 2 м.

Фиксацию швов выполняют пластиковыми крестиками идентичного размера (обычно 2-3 мм). Выступивший клей немедленно удаляют влажной губкой.

Время первичного схватывания – 24 часа при температуре +18...+22°C и влажности 60-65%.

Полный набор прочности достигается через 14 суток. В этот период исключают механические нагрузки и вибрации.

Затирку швов проводят эластичными составами на цементной (для сухих помещений) или эпоксидной основе (влажные зоны). Размер фракции наполнителя – 0.1-0.3 мм.

Приготовление смеси: 6.0-6.5 л воды на 25 кг сухого порошка. Жизнеспособность раствора – 60-90 минут.

Нанесение выполняют резиновым шпателем под углом 45° к шву. Глубина заполнения – не менее 80% толщины плитки.

Через 20-25 минут после нанесения поверхность очищают влажной губкой с последующей финишной полировкой микрофибровой тканью через 60 минут. Эксплуатационная нагрузка допустима через 72 часа.

Контроль качества: визуальная проверка отсутствия пустот (простукивание деревянным молотком), измерение плоскости правилом длиной 2 м (зазор ≤ 2 мм), проверка ширины швов калиброванными щупами. Адгезию проверяют через 28 дней методом отрыва (минимальное значение 0.5 МПа для внутренних работ).

Для температурной компенсации в угловых соединениях оставляют деформационные зазоры шириной 5-8 мм, заполняемые силиконовым герметиком аналогичного цвета. При работе с глянцевыми поверхностями применяют малярную ленту шириной 25 мм для защиты лицевой части от загрязнения клеем и затиркой.

Температурный режим проведения работ: +5...+30°C, относительная влажность воздуха не выше 75%.

Срок службы качественно выполненной реставрации соответствует сроку эксплуатации основного плиточного покрытия – 20-25 лет. Параметры материалов должны соответствовать сертификатам ГОСТ 31357-2007 (клеи), ГОСТ 31358-2007 (затирки), ГОСТ 6787-2001 (керамическая плитка).

Регулярный осмотр швов рекомендуют проводить с периодичностью 1 раз в 12 месяцев для своевременного выявления возможных дефектов.
