Гидравлический удар в системе водоснабжения: причины и методы смягчения
Гидравлический удар — это резкий скачок напора в трубопроводе при мгновенном изменении скорости потока воды. Проявляется это в стуках в магистрали, подёргивании арматуры и кратковременных пиковых нагрузках на фитинги и счётчики.
Для первичной оценки пиков применяют формулу Жуковского ΔP = ρ·c·ΔV, где ρ — плотность жидкости, c — скорость волны в трубопроводе, ΔV — изменение скорости потока. Расчёт ведут в СИ: Па, кг/м3 и м/с, что даёт удобный переход к барам и атмосферам. Это упрощённое приближение пригодно для выбора защитных средств и грубой оценки риска.
Скорость ударной волны c определяется сжимаемостью жидкости и упругостью стенки трубы; для воды в стальных и медных линиях она порядка 1,3–1,45×10^3 м/с, а в полиэтилене и полипропилене обычно снижается до сотен метров в секунду. Конкретные значения зависят от диаметра, толщины стенки и модуля упругости материала, и их используют в табличных расчётах.
В частном доме основные причины скачков давления — резкое закрытие кранов, мгновенная остановка насосов, резкое срабатывание электроклапанов бытовой техники и резкий захлоп обратного клапана. Комбинация короткого времени срабатывания арматуры и длинных прямых участков трасс даёт максимальные пики давления.
Нормативные предельные скорости потока для внутренних сетей устанавливают в справочных документах; верхний предел 3 м/с применим для расчётных ситуаций, при проекте часто принимают 1,0–1,5 м/с для снижения износа. Эти ограничения влияют на выбор диаметров, расчёт потерь напора и требования к насосному оборудованию.
Числовой пример показывает масштаб проблемы: при ρ=1000 кг/м3 и c=1400 м/с мгновенная остановка с ΔV=1 м/с даст ΔP ≈ 1,4·10^6 Па, то есть около 14 бар; при ΔV=2 м/с скачок удвоится до примерно 28 бар. Поэтому при расчётах учитывают возможные пиковые значения и применяют устройства с запасом прочности для труб и арматуры.
Рабочие рамки давления на вводе жилых зданий регламентированы постановлением и сопутствующими правилами; для холодной воды указывают диапазон от порядка 0,03 до 0,6 МПа, для горячей — до около 0,45 МПа. Схемы ввода должны предусматривать редукцию давления и аварийные клапаны в соответствии с этими пределами.

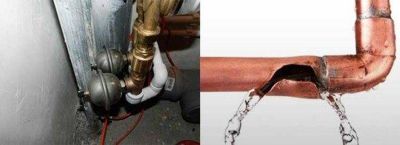

Пиковые скачки ведут к ускоренному старению полимерных труб и многослойных изделий, выдавливанию уплотнений и потере герметичности в пресс-соединениях. В расчёте ресурса учитывают частоту повторных ударов и номинальные характеристики уплотнителей и манжет.
Защитные меры комбинируют пассивные и активные элементы: гасители ударной волны, мембранные баки, предохранительные клапаны, мягкие пусковые устройства для насосов и обратные клапаны с замедленным закрытием. Компоновка должна согласовываться с гидравлической схемой и расчётом пиков.
Гасители с газовой камерой и мембраной наиболее удобны для частной сети; типовая резьба для бытовых приборов — 1/2" или 3/4", для насосных групп используют соединения 1" и более. Объём изделия выбирают по расходу и ожидаемому ΔV: для точек разбора 0,1–1 л, для магистралей и насосных узлов 1–8 л.
Воздушные камеры без автоматики со временем теряют эффективность из-за вымывания воздуха, поэтому для стационарных решений предпочтительны мембранные сосуды с возможностью регулировки преднагрузки газа. Мембрана сохраняет стабильный демпфирующий объём и более предсказуема в работе.
Расположение демпферов планируют исходя из источника ударной волны: у напорной части насоса, перед ответвлениями, у удалённых точек разбора и рядом с особо чувствительной аппаратурой. Для длинных подводок установка точечных устройств вблизи приборов сокращает длину прямого удара и локализует эффект.
С практической точки зрения размер гасителя подбирают по расходу и скорости потока; при 1/2" линии и расходе до 0,2 л/с (0,72 м3/ч) характерный объём 0,5–1 л будет эффективен, тогда как при расходах 1–5 м3/ч применяют ёмкости 1–8 л. Соотношение объёма к расходу и рабочему давлению указывает производитель в паспорте.
По материалам и параметрам: PN10 обозначает рабочую нагрузку около 10 бар, PN16 — около 16 бар и т.д., при этом производители указывают расчётный ресурс при 20 °C. Для медных труб стандартных размеров таблицы дают скорость волны порядка 1,2–1,3×10^3 м/с и расчётные прибавки давления порядка 30–40 бар при критических режимах, что учитывается при выборе фитингов.
На насосных установках два простых приёма снижают риск: плавный пуск через частотник и обратный клапан с демпфером или подпружиненным затвором. Время срабатывания бытовых клапанов по справочным таблицам: электроклапан стиральной машины — порядка 0,01 с, смеситель рычажный — около 0,05 с, заливной клапан унитаза — ~0,06 с; для каждого типа дана длина прямого удара, от нескольких метров до десятков метров.
В вычислениях, где требуется точность, вводят параметры стенки трубы: диаметр D, толщину δ и модуль упругости E материала, что меняет величину c и итоговый ΔP. Использование реальных значений D, δ и E даёт корректные расчёты и позволяет выбрать аппаратуру с требуемыми допусками.
Монтажные параметры для практики: манометр на вводе с диапазоном 0–10 бар, фильтр грубой очистки с корзиной и ячейкой порядка 0,5–1 мм, редукционный клапан с настройкой рабочего напора и предохранительный сброс. Для газонаполненных гасителей задают преднагрузку газа порядка 0,5–0,8 рабочего давления сети и фиксируют это в паспорте изделия. Подбор фитингов и кранов должен предусматривать запас прочности не менее 1,5 по отношению к ожидаемому пиковому давлению.
При формулировке ТЗ на монтаж указывайте ожидаемые максимальные ΔP, предполагаемые времена срабатывания арматуры и требуемые номиналы PN для участков. Это упрощает подбор комплектующих и сокращает риск появления шумов и повреждений в сети при эксплуатации.
Типовые числовые примеры из таблиц: полимерная труба 32×4,4 даёт скорость волны порядка 508 м/с и расчётное приращение давления порядка 15,2 бар при критической смене скорости, медная трубка 12×1 показывает c ≈ 1287 м/с и прибавку порядка 38,6 бар, стальная линия DN15 имеет c ≈ 1388 м/с и расчётную прибавку около 41,6 бар. Такие значения служат практическим ориентиром при выборе PN и при оценке предельных нагрузок на резиновые уплотнения.
По настройке аварийной защиты разумно задавать срабатывание предохранительного клапана чуть выше рабочего давления, но ниже предельного для выбранного материала труб и фитинга; часто применяют коэффициент запаса 1,1–1,5 в зависимости от критичности узла. При подборе этой границы проверяйте паспортные данные труб и фитингов, чтобы не превысить испытательные пределы и сохранить допустимый ресурс.
