Что такое точка росы и как ее рассчитать при строительстве дома
Точка росы – это параметр, который играет важную роль при проектировании и строительстве зданий, так как от его правильного учета зависит долговечность конструкций и комфорт в помещении. Этот показатель представляет собой температуру, при которой водяной пар, содержащийся в воздухе, конденсируется в жидкость.
Если точка росы оказывается внутри стенового материала, это может привести к накоплению влаги, что становится причиной разрушения отделки, появления плесени и снижению теплоизоляционных свойств.
Для расчета точки росы необходимо учитывать несколько факторов, таких как температура воздуха, его относительная влажность и теплофизические характеристики материалов, из которых состоит стена.
Определение этого показателя включает использование формулы или графиков. Одним из наиболее простых способов является расчет по следующей формуле:
Tр = T - ((100 - RH) / 5),
где Tр – температура точки росы в градусах Цельсия, T – температура воздуха, RH – относительная влажность в процентах. Например, если температура в комнате составляет 22 градуса, а влажность 50%, то точка росы будет равна 22 - ((100 - 50) / 5) = 12 градусов. Это означает, что конденсат начнет образовываться на поверхностях, температура которых ниже этого значения.

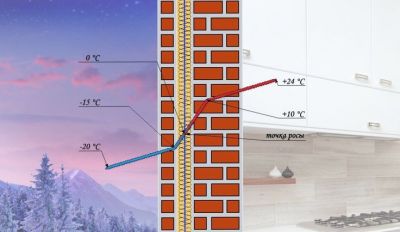

Чтобы определить, где именно в стене находится точка росы, необходимо учитывать теплопередачу через слои материала. Для этого используют теплотехнический расчет, включающий определение сопротивления теплопередаче каждого слоя. Формула для расчета сопротивления слоя имеет вид:
R = d / λ,
где R – сопротивление теплопередаче, d – толщина слоя в метрах, λ – коэффициент теплопроводности материала. Например, если стена состоит из кирпича толщиной 0,25 м с коэффициентом теплопроводности 0,7 Вт/(м·К), то сопротивление составит R = 0,25 / 0,7 ≈ 0,357 м²·К/Вт. Аналогично рассчитываются сопротивления для всех слоев, включая утеплитель, штукатурку и внутреннюю отделку.
Общая сопротивляемость стены определяется как сумма сопротивлений всех слоев. Зная температуру наружного и внутреннего воздуха, можно построить температурный график и определить, при каком уровне температуры внутри стены произойдет переход ниже точки росы. Для этого температуру внутри конструкции рассчитывают по следующей формуле:
Tсл = Tвн - (Rсл / Rобщ) × ΔT,
где Tсл – температура на границе слоя, Tвн – внутренняя температура, Rсл – сопротивление теплопередаче данного слоя, Rобщ – суммарное сопротивление всех слоев, ΔT – разница температур между наружной и внутренней средой.
Например, если в комнате температура 22 градуса, снаружи -10 градусов, а суммарное сопротивление стены 3 м²·К/Вт, то для слоя с сопротивлением 1 м²·К/Вт температура составит: Tсл = 22 - (1 / 3) × (22 - (-10)) = 22 - 10,67 ≈ 11,33 градуса. Если точка росы в этом случае равна 12 градусам, это указывает на риск конденсации внутри конструкции.
Для предотвращения подобных ситуаций важно правильно подбирать материалы и размещать утеплитель с наружной стороны стены. Это позволяет смещать точку росы ближе к внешней поверхности или вовсе выводить ее за пределы конструкции.
Например, при использовании пенополистирола с низкой теплопроводностью в качестве утеплителя его слой значительно уменьшает теплопотери, что помогает сохранять внутреннюю температуру стены выше критического значения.
Особое внимание следует уделить герметичности пароизоляционного слоя, который предотвращает проникновение водяного пара из помещения в конструкцию стены. В местах стыков пленку необходимо надежно фиксировать специальными лентами, чтобы исключить даже минимальные зазоры.
При установке утеплителя важно следить, чтобы он плотно прилегал к поверхности и не оставлял воздушных полостей, которые могут служить местом скопления влаги.
Рассмотрим пример расчета для типичной стены, состоящей из кирпича толщиной 0,25 м, минеральной ваты толщиной 0,15 м и внутренней штукатурки 0,02 м. Коэффициенты теплопроводности материалов составляют 0,7 Вт/(м·К) для кирпича, 0,035 Вт/(м·К) для минеральной ваты и 0,87 Вт/(м·К) для штукатурки.
Рассчитаем сопротивление каждого слоя: кирпич – 0,25 / 0,7 ≈ 0,357 м²·К/Вт, утеплитель – 0,15 / 0,035 ≈ 4,286 м²·К/Вт, штукатурка – 0,02 / 0,87 ≈ 0,023 м²·К/Вт. Суммарное сопротивление составит 0,357 + 4,286 + 0,023 ≈ 4,666 м²·К/Вт. При разнице температур 32 градуса (22 внутри и -10 снаружи) перепад на каждом слое можно рассчитать как ΔTсл = ΔT × (Rсл / Rобщ). Для кирпича это будет 32 × (0,357 / 4,666) ≈ 2,45 градуса, а температура на его внутренней поверхности составит 22 - 2,45 ≈ 19,55 градусов, что значительно выше точки росы.
Эти расчеты показывают, как грамотное проектирование позволяет избежать проблем с конденсацией. При этом важно учитывать, что теплопроводность материалов может изменяться при увлажнении, поэтому следует использовать качественные гидроизоляционные покрытия.
Также рекомендуется проводить расчет с запасом, особенно в регионах с переменчивым климатом, где наружная температура может существенно колебаться.
