Бетон, который не любит воду: Гидрофобные пропитки — мифы и проверенные факты
Многие полагают, что эти составы создают сплошной барьер на материале. Реальность выглядит иначе, их принцип основан на явлении капиллярной абсорбции.
Влага движется внутри конструкции по микроскопическим каналам, а активные компоненты проникают внутрь и вступают в химическую реакцию. Образующиеся нерастворимые кристаллы надежно блокируют путь воде, оставляя поры открытыми для выхода пара. Это свойство сохраняет способность конструкции "дышать", что принципиально для долговечности.
Распространенное заблуждение – сравнивать данные средства с пленкообразующими покрытиями. Жидкие мембраны или битумные мастики действительно работают по принципу сплошного ковра на поверхности.
Глубинное воздействие пропиток кардинально отличается, они модифицируют саму структуру бетона в толще. Показатель водонепроницаемости W8 можно повысить до W12 или даже W14 при грамотной обработке. Такое преобразование напрямую влияет на морозостойкость, которая по ГОСТ 10060-2012 возрастает на 50-100 циклов попеременного замораживания.
Для эффективного результата необходимо правильно подбирать химическую основу. Составы на силикатной базе, так называемые флюаты, упрочняют верхний слой, но их водоотталкивающий эффект ограничен.
Органо-кремниевые соединения – силоксаны и силаны – демонстрируют высокую результативность. Молекулы этих веществ обладают малым размером, что позволяет углубляться на 3-10 миллиметров. Силоксановые продукты показывают хорошую производительность на конструкциях из ячеистых бетонов, где размер пор особенно велик.
Критическим параметром служит прочность сцепления поверхности, которая должна составлять не менее 1.5 МПа. Основание обязано быть чистым, сухим и свободным от цементного молока.
Остатки краски или масел резко снижают глубину проникновения активных веществ. Температура самого бетона во время работ обязана находиться в диапазоне от +5 до +35 градусов Цельсия. Нарушение этого правила ведет к неполной полимеризации и слабому итоговому эффекту.
Расход материала – ключевой экономический и технологический показатель. Для качественных силан-силоксановых продуктов типичный показатель лежит в пределах 250-400 миллилитров на квадратный метр.
Нанесение ведут в один или два слоя при помощи садового опрыскивателя низкого давления или валика с синтетическим ворсом. Между подходами выдерживают технологическую паузу для впитывания, составляющую 20-40 минут. Излишки, не вобравшиеся в материал, следует аккуратно растереть по поверхности.
Проверить итоги работы можно простым полевым испытанием. Через 24 часа после обработки на поверхность выливают стакан воды.

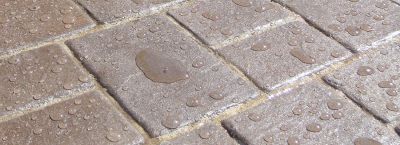

Капли должны сохранять форму, подобно шарикам ртути, а не впитываться мгновенно. В строительной лаборатории подтверждением служит испытание на капиллярное всасывание по методике EN 13057. Коэффициент поглощения после обработки снижается на 85-90 процентов, что является объективным доказательством.
Срок службы правильно нанесенного состава внутри помещений достигает 8-12 лет. На открытых объектах, подверженных прямому воздействию ультрафиолета и эрозии, период эффективной защиты сокращается до 3-6 лет.
Интенсивная механическая нагрузка, как движение автотранспорта по парковке, также постепенно истирает обработанный слой. В подобных ситуациях рекомендуется планировать повторную обработку с интервалом в 4-5 лет для поддержания стабильных характеристик.
Не стоит ожидать от этих средств герметизации трещин с раскрытием более 0.3 миллиметра. Они не способны скрепить края дефектов или восстановить несущую способность.
Их основная задача – защита от капиллярной влаги и предотвращение коррозии стальной арматуры. Содержание хлорид-ионов в таком бетоне остается на минимальном уровне, что многократно увеличивает срок службы всего сооружения. Правильное понимание механизма работы позволяет применять их максимально результативно.
